Descripción

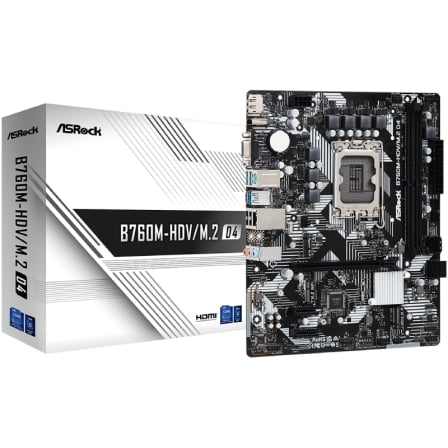

B760M-HDV/M.2 D4

‘

• Compatible con procesadores Intel® Core™ de 14.ª , 13.ª y 12.ª generación ( LGA1700 )
• Fase de potencia 5+1+1
• 2 ranuras DIMM DDR4.
  ‘Compatible con doble canal, hasta 5333+ (OC).
• 1 PCIe 4.0 x16, 2 PCIe 3.0 x1, 1 M.2 Key E para WiFi
• Opciones de salida de gráficos: HDMI, DisplayPort, D-Sub
• Códec de audio HD Realtek ALC887/897 de 7.1 canales
• 4 SATA3, 1 Hyper M.2 (PCIe Gen4x4),
  ‘1 Ultra M.2 (PCIe Gen3x4 y SATA)
• 1 puerto USB 3.2 Gen1 Tipo-C (trasero),
  ‘5 puertos USB 3.2 Gen1 Tipo-A (3 traseros, 2 delanteros),
  ‘5 puertos USB 2.0 (2 traseros, 3 delanteros)
• LAN Realtek 1G
• Compatible con el instalador automático de controladores de ASRock

‘

Diseño de fase de potencia 5+1+1

»

Cuenta con componentes robustos y una entrega de energía totalmente fluida a la CPU, lo que ofrece un rendimiento mejorado para los jugadores.

‘

Solución M.2 de alta velocidad (PCIe Gen4 x4)

»

Compatible con unidades SSD M.2 PCI Express 4.0, ofrece el doble de velocidad que la generación anterior de tercera generación, proporcionando una experiencia de transferencia de datos ultrarrápida.

‘

M.2 (CLAVE E) Para WiFi

»

Además del puerto LAN integrado, los usuarios también pueden optar por conexiones inalámbricas mediante la ranura M.2 (Key E).

»

*El módulo Wi-Fi no está incluido.

‘

3 salidas gráficas

»

¡Incluye los tres tipos de conectores más utilizados! Viene con un conector combinado D-Sub + DisplayPort + HDMI.

»

*Solo compatible con procesadores con gráficos integrados. Consulta la lista de compatibilidad de CPU en la página web de cada placa base.

‘

Instalador de controladores automáticos

»

No se necesita unidad de disco ni CD de soporte. ASRock preinstala el controlador LAN, por lo que cuando el sistema se conecta a internet por primera vez, aparecerá una aplicación emergente de ADI.

»

Los usuarios pueden instalar todos los controladores y el software necesarios con un solo clic, lo que simplifica enormemente el proceso de configuración.

‘
»’

Especificaciones

‘
»

Procesador y chipset

»

Socket: LGA1700

»

Procesadores compatibles: Intel Core de 12.ª, 13.ª y 14.ª generación

»

Tecnologías compatibles: Intel Hybrid Technology, Intel Turbo Boost Max 3.0, Intel Thermal Velocity Boost e Intel Adaptive Boost Technology

»

Chipset: Intel B760

»

Fases de alimentación: 5+1+1

‘
»

Memoria

»

Tipo de memoria: DDR4

»

Ranuras de memoria: 2 x DIMM DDR4

»

Configuración de memoria: Doble canal

»

Tipo de memoria compatible: DDR4 sin ECC y sin búfer

»

Compatibilidad adicional: Módulos ECC UDIMM funcionando en modo no ECC

»

Memoria máxima soportada: 64 GB

»

Perfil de memoria: Compatible con Intel Extreme Memory Profile XMP 2.0

»

Velocidad con 1 módulo por canal y Single Rank: Hasta DDR4-5333+ mediante overclocking y DDR4-3200 de forma nativa

»

Velocidad con 1 módulo por canal y Dual Rank: Hasta DDR4-4400+ mediante overclocking y DDR4-3200 de forma nativa

‘
»

Gráficos

»

Arquitectura gráfica compatible: Intel Xe de 12.ª generación

»

HDMI: HDMI 2.1 TMDS compatible con HDCP 2.3

»

Resolución máxima HDMI: Hasta 4K a 60 Hz

»

DisplayPort: DisplayPort 1.4 con DSC y HDCP 2.3

»

Resolución máxima DisplayPort: Hasta 8K a 60 Hz o 5K a 120 Hz

»

D-Sub: Resolución máxima Full HD 1920 x 1080 a 60 Hz

»

Compatibilidad de vídeo: Las salidas de vídeo requieren un procesador con gráfica integrada

‘
»

Audio

»

Audio: HD de 7.1 canales

»

Códec de audio: Realtek ALC887/897

‘
»

Red

»

Ethernet: Gigabit Ethernet 10/100/1000 Mbps

»

Controlador de red: Realtek 8111H

‘
»

Expansión

»

Ranura principal: 1 x PCIe 4.0 x16 compatible con modo x16

»

Ranuras adicionales: 2 x PCIe 3.0 x1

»

Ranura inalámbrica: 1 x M.2 Key E compatible con módulos Wi-Fi y Bluetooth PCIe tipo 2230

‘
»

Almacenamiento

»

Ranura Hyper M.2: 1 x M.2 Key M compatible con unidades 2260 y 2280 PCIe 4.0 x4 de hasta 64 Gbps

»

Ranura Ultra M.2: 1 x M.2 Key M compatible con unidades 2260 y 2280 PCIe 3.0 x4 de hasta 32 Gbps y SATA 6 Gbps

»

Conectores SATA: 4 x SATA 6 Gbps

»

Intel VMD: Compatible

»

Arranque NVMe: Compatible

»

Nota sobre almacenamiento: Si la ranura M2_2 utiliza una unidad M.2 SATA, el conector SATA3_3 queda deshabilitado

‘
»

RAID

»

Modos RAID compatibles: RAID 0, RAID 1, RAID 5 y RAID 10 para unidades SATA

‘
»

Conectores internos

»

TPM: 1 x cabecera SPI TPM

»

Intrusión de chasis y altavoz: 1 x cabecera

»

Ventilador de CPU: 1 x conector de 4 pines, hasta 1 A y 12 W

»

Ventilador de CPU o bomba de agua: 1 x conector de 4 pines con control inteligente de velocidad, hasta 2 A y 24 W

»

Ventiladores de chasis o bomba de agua: 2 x conectores de 4 pines con control inteligente de velocidad, hasta 2 A y 24 W por conector

»

Detección de ventilador: Compatible con ventiladores de 3 y 4 pines

»

Alimentación principal: 1 x conector ATX de 24 pines

»

Alimentación de CPU: 1 x conector de 12 V y 8 pines

»

Audio frontal: 1 x conector

»

USB 2.0 interno: 2 x cabeceras compatibles con 3 puertos USB 2.0

»

USB 3.2 Gen 1 interno: 1 x cabecera compatible con 2 puertos USB 3.2 Gen 1

‘
»

Conectividad trasera

»

Puertos:

»

1 x PS/2 para teclado o ratón

»

1 x D-Sub

»

1 x HDMI

»

1 x DisplayPort 1.4

»

1 x USB-C 3.2 Gen 1

»

3 x USB 3.2 Gen 1 tipo A

»

2 x USB 2.0 tipo A

»

1 x Ethernet RJ-45

»

1 x entrada de línea

»

1 x salida de altavoz frontal

»

1 x entrada de micrófono

»

Puntos de montaje para antena: 2

‘
»

BIOS y software

»

BIOS: AMI UEFI de 128 MB con interfaz gráfica

»

Funciones UEFI: ASRock EZ Mode, ASRock Full HD UEFI, ASRock My Favorites, ASRock Instant Flash, ASRock Easy RAID Installer e instalador automático de controladores ASRock

»

Software: ASRock Motherboard Utility A-Tuning

‘
»

Sistema operativo

»

Sistemas operativos compatibles: Windows 10 de 64 bits y Windows 11 de 64 bits

‘
»

Diseño y características físicas

»

Factor de forma: Micro ATX

»

Dimensiones: 24.4 x 20.1 cm

‘
»

Contenido incluido

»

Contenido: 1 x manual de usuario, 1 x protector de E/S, 2 x cables de datos SATA y 3 x tornillos para ranuras M.2
